硬件信息

此文档记录了小米盒子5 (MOB2MB-5P) 的部分硬件信息、实机照片、拆机照片、UART 连接信息以及 Android 分区表等相关信息

注意

本文档中的设备信息基于作者自有设备及官方公开资料整理。
不同批次或渠道的设备在系统版本、硬件或外观上可能存在差异，相关内容仅供参考，请以实际情况为准。

此文档与小米公司没有任何关联，在阅读相关内容前请自行判断风险

规格参数

操作系统：Xiaomi HyperOS (Android 14)
SoC：Amlogic S905X5M
CPU：四核 Cortex-A55 (最高主频 2.5 GHz)
GPU：ARM Mali-G310 V2
RAM：2GB
ROM：32GB
蓝牙：5.2
无线网络：Wi-Fi 6 (2.4GHz/5GHz)
尺寸：97 x 97.1 x 17 mm
重量：91.6 g
USB 2.0 x 1
HDMI x 1

说明

规格参数信息来自于官方

额外信息

设备代号：darkknight
系统内显示型号：MiTV-AZFU0
出厂系统版本：UD2A.240505.001.W1.OS2.0.7.0.UZFAABX
出厂内核版本：5.15.153-android14-11-gf80308c320bc-abOS2.0.7.0.UZFAABX
指纹: Xiaomi/darkknight/darkknight:14/UD2A.240505.001.W1/OS2.0.7.0.UZFAABX:user/release-keys
出厂安全补丁级别：2024-11-01
出厂 Bootloader 版本：01.01.250317.222939

说明

此处的信息均来自于作者自己的设备，不同生产批次或销售渠道的设备，其预装的系统版本可能存在差异，相关内容仅供参考，请以实际情况为准。

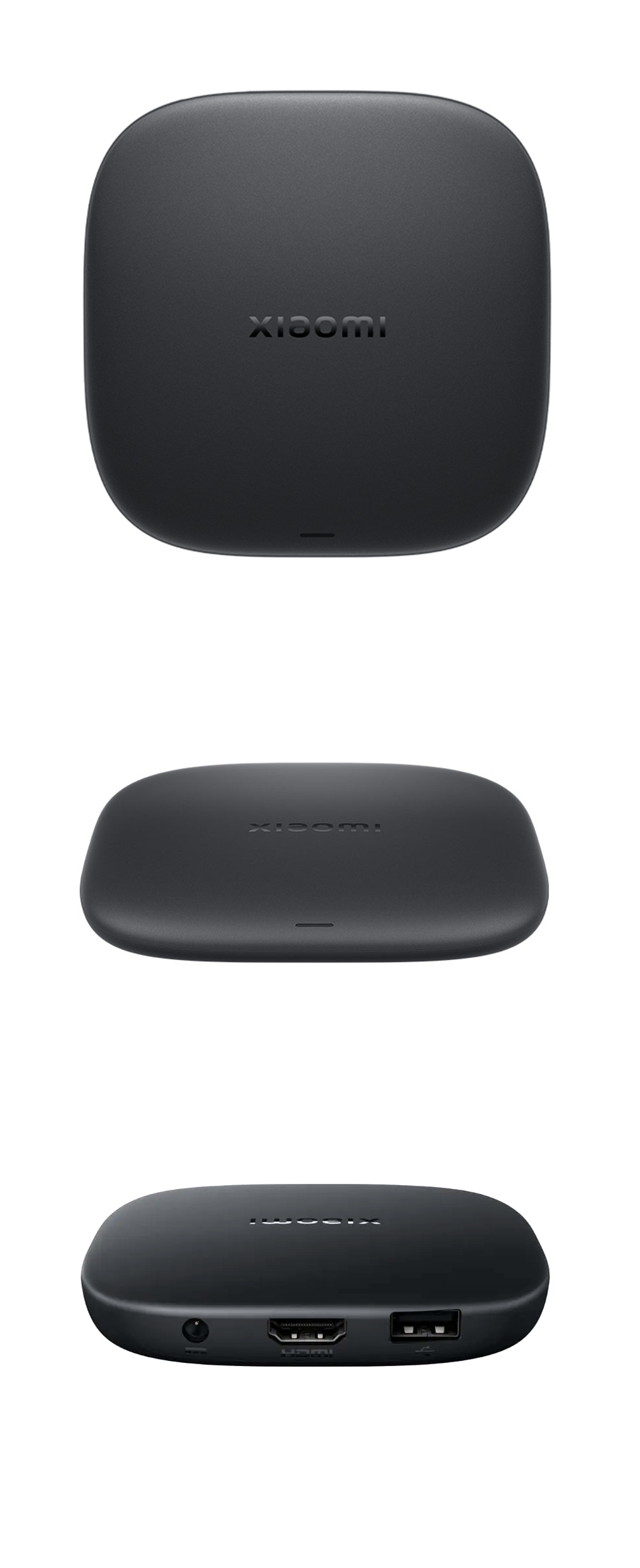

设备外观 (来自于官方)

点击此处来查看照片

说明

由于官方并未提供小米盒子5 的接口照片，因此接口照片来自于与小米盒子5 外观一样的 Xiaomi TV Box S (3rd Gen)

照片仅供参考，请以实物为准

主板照片

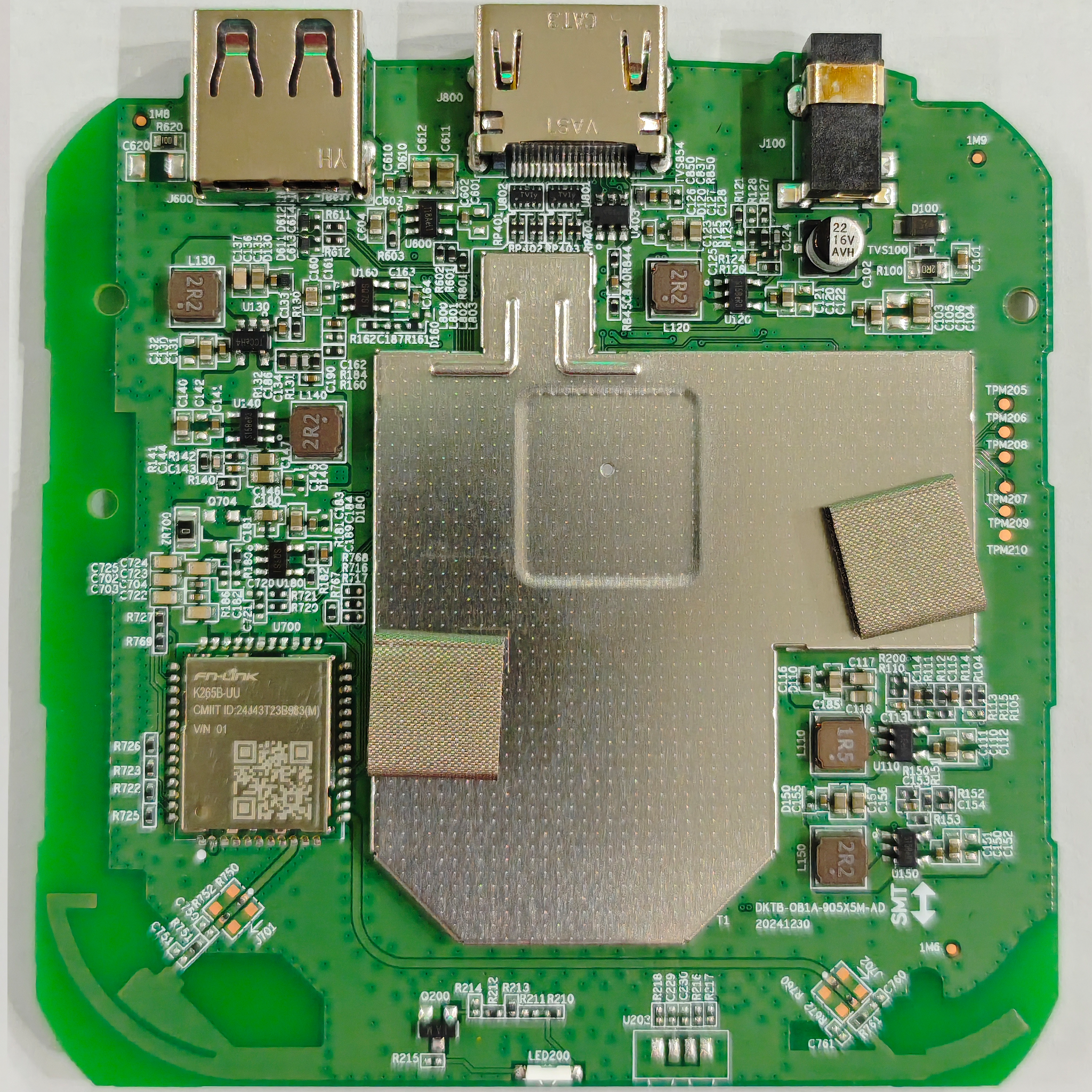

主板正面 (屏蔽罩未移除)

点击此处来查看照片

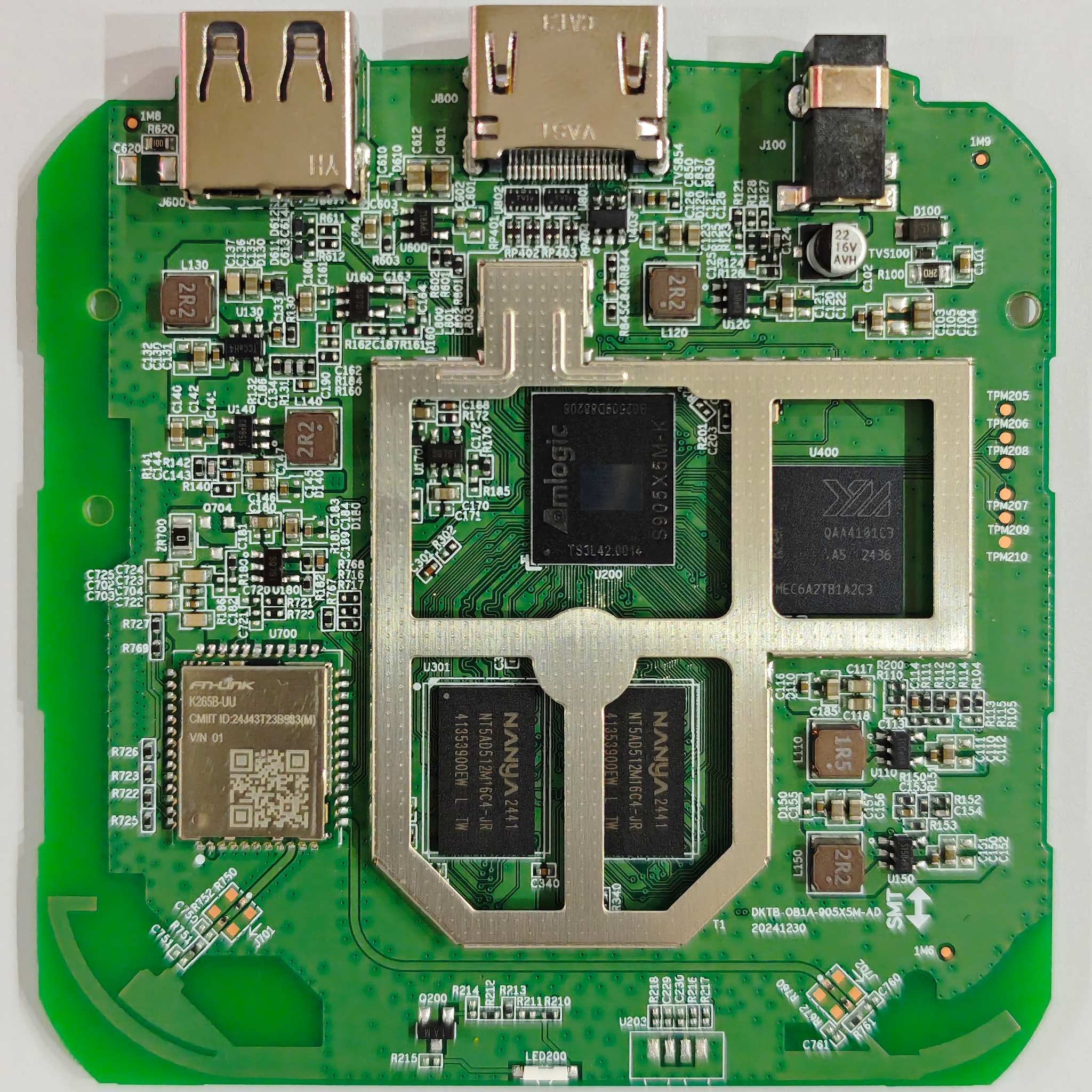

主板正面

点击此处来查看照片

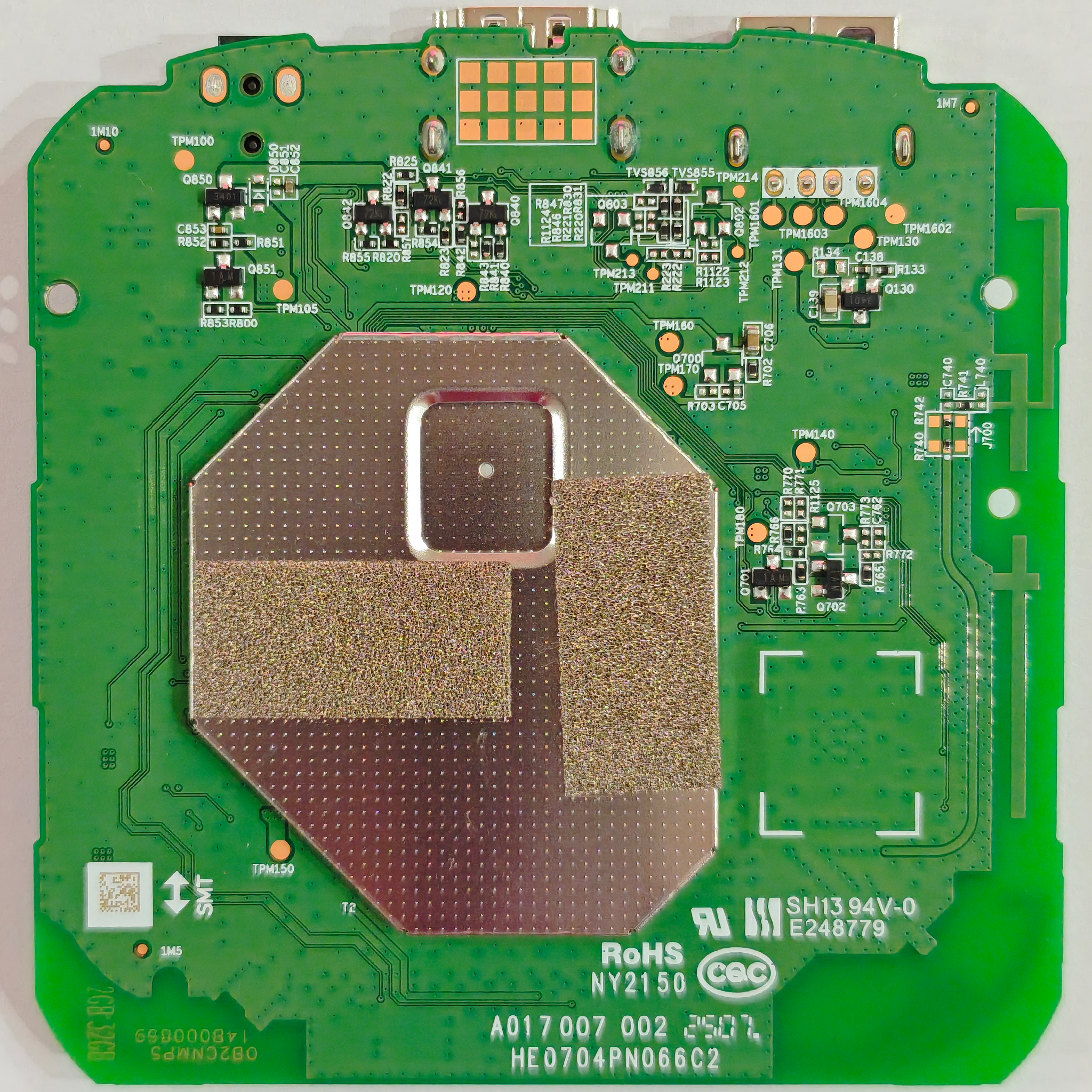

主板反面 (屏蔽罩未移除)

点击此处来查看照片

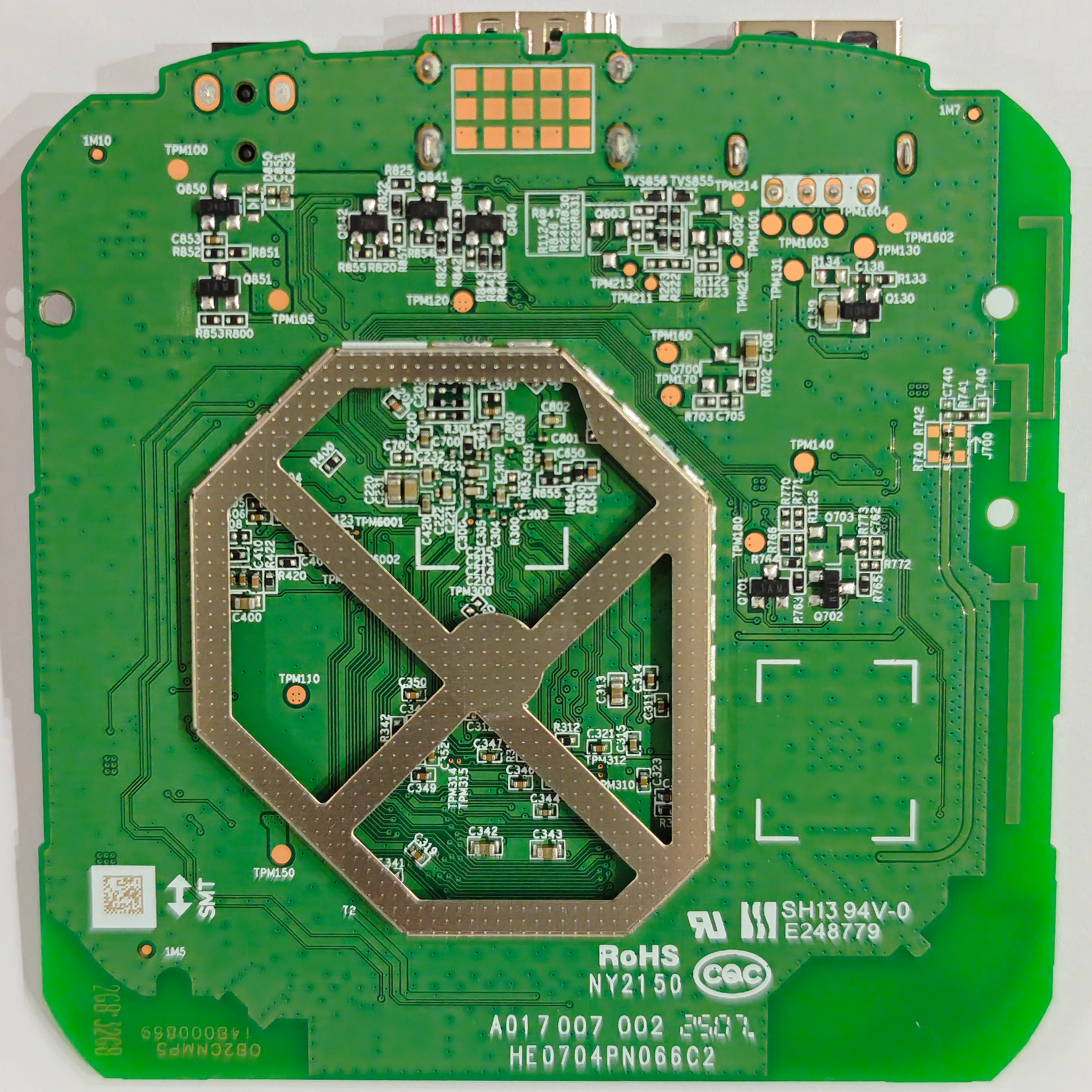

主板反面

点击此处来查看照片

内部部分元器件特写

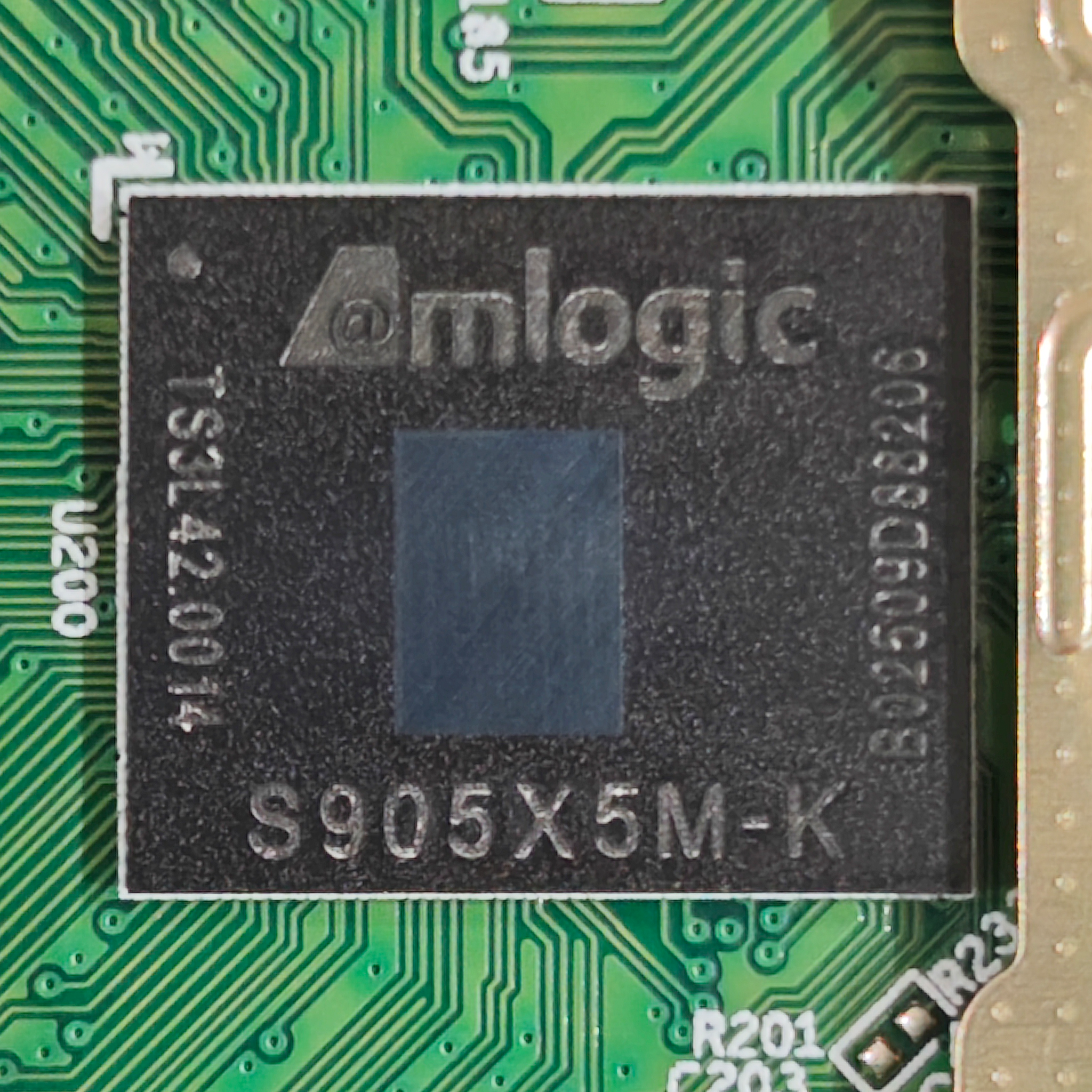

SoC：晶晨 S905X5M

查看 SOC 特写

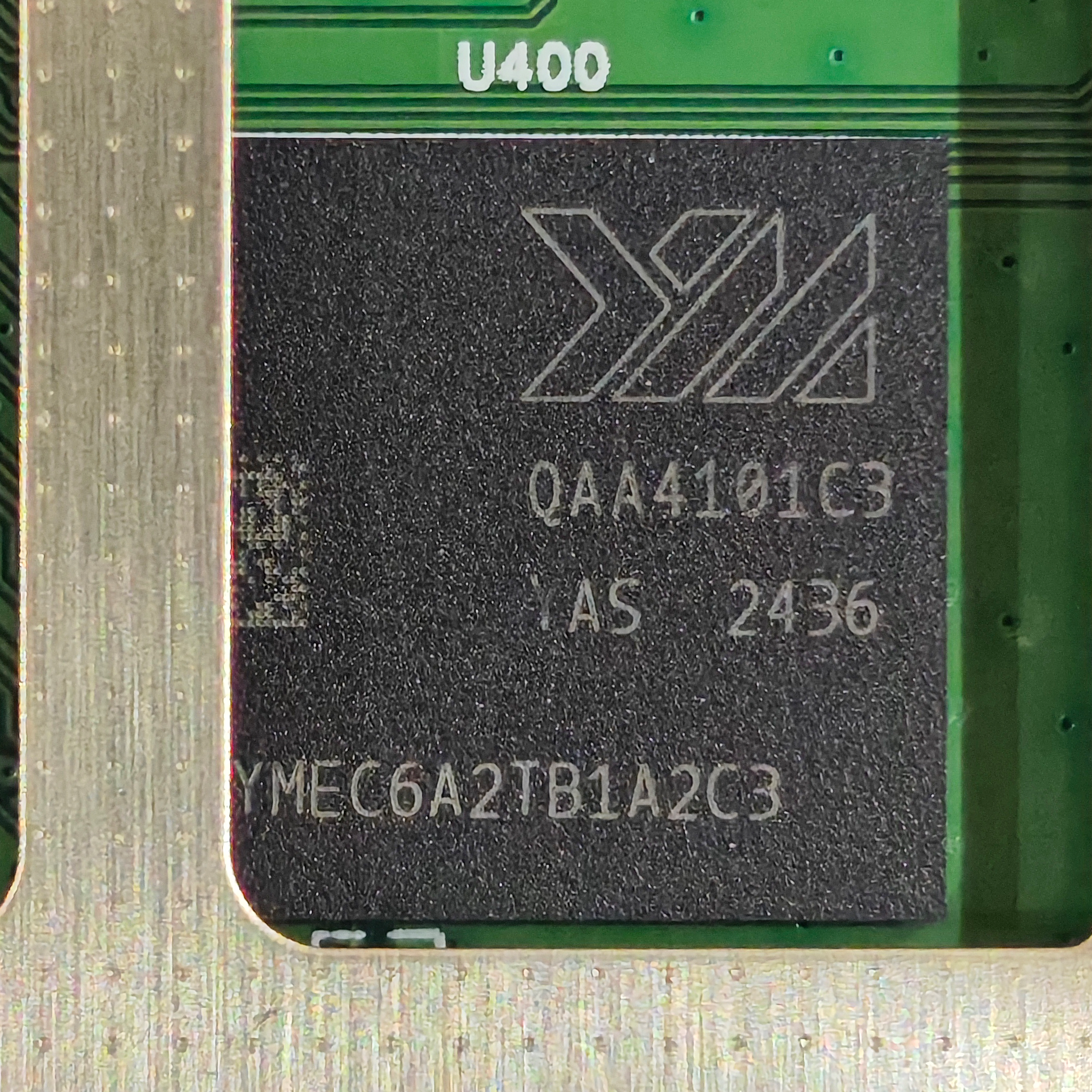

eMMC：长江存储 YMEC6A2TB1A2C3

查看 eMMC 特写

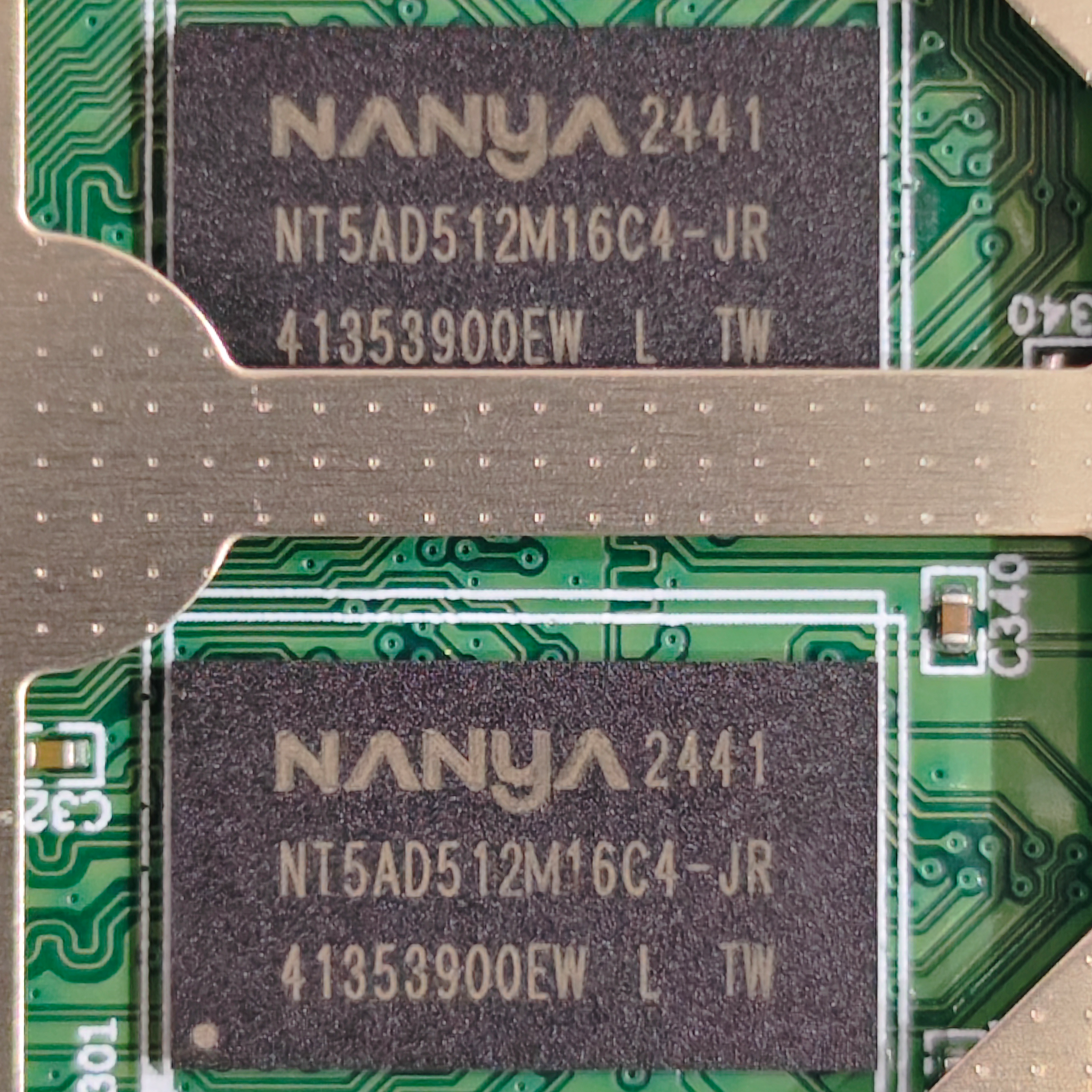

RAM：南亚 NT5AD512M16C4-JR

查看 RAM 特写

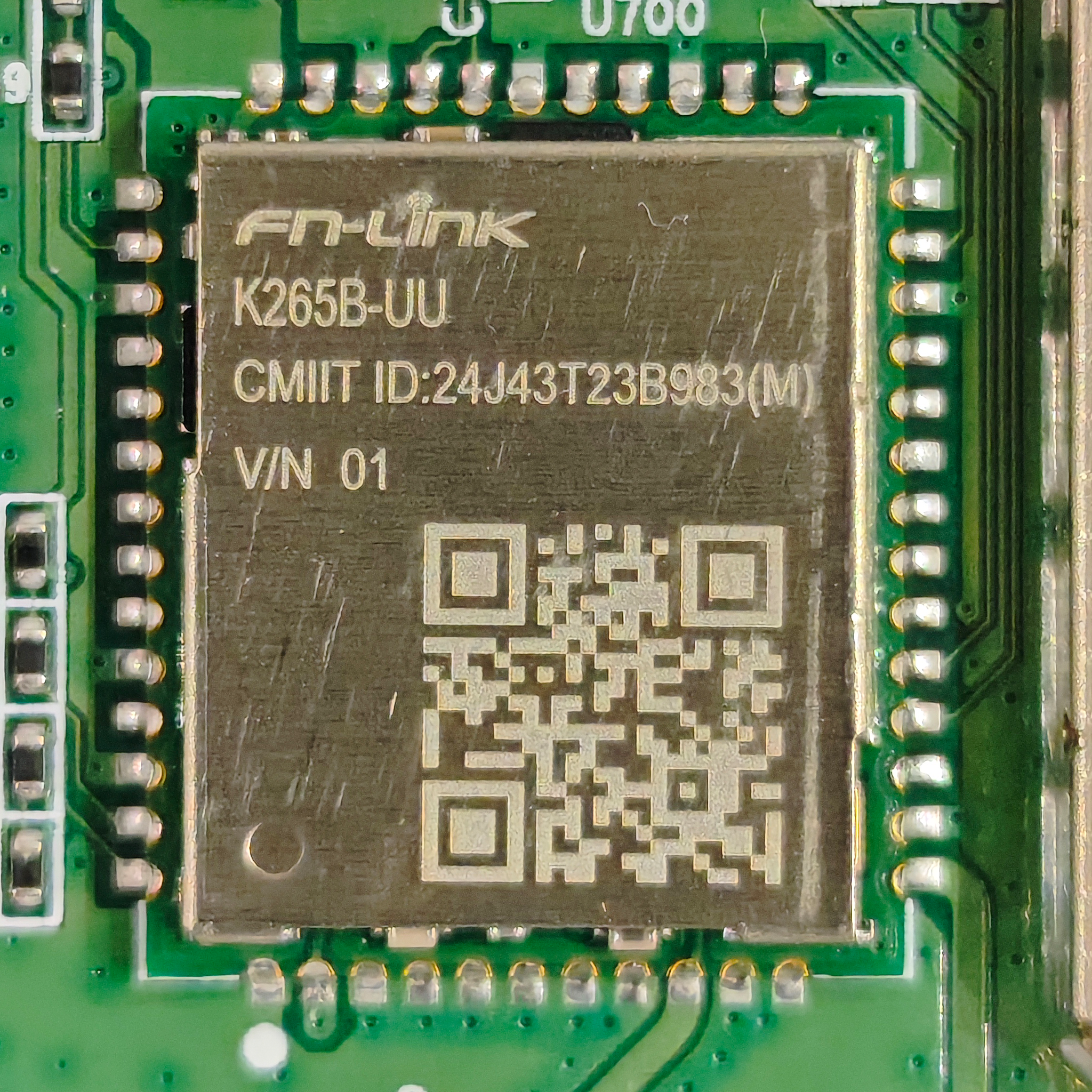

Wifi+BT模块：欧智通 K265B-UU

查看 Wifi+BT模块特写

Android 分区信息

注意

此处提供的信息仅供参考，请以实际设备为准。

提取版本: UD2A.240505.001.W1.OS2.0.7.0.UZFAABX

分区号	起始扇区	结束扇区	大小	大小(字节)	分区名称	设备节点
1	73728	204799	64.0 MiB	67108864	reserved	mmcblk0p1
2	221184	237567	8.0 MiB	8388608	env	mmcblk0p2
3	270336	274431	2.0 MiB	2097152	frp	mmcblk0p3
4	290816	307199	8.0 MiB	8388608	factory	mmcblk0p4
5	309248	440319	64.0 MiB	67108864	vendor_boot_a	mmcblk0p5
6	442368	573439	64.0 MiB	67108864	vendor_boot_b	mmcblk0p6
7	575488	591871	8.0 MiB	8388608	bootloader_a	mmcblk0p7
8	593920	610303	8.0 MiB	8388608	bootloader_b	mmcblk0p8
9	612352	677887	32.0 MiB	33554432	tee	mmcblk0p9
10	679936	696319	8.0 MiB	8388608	logo	mmcblk0p10
11	698368	702463	2.0 MiB	2097152	misc	mmcblk0p11
12	704512	708607	2.0 MiB	2097152	dtbo_a	mmcblk0p12
13	710656	714751	2.0 MiB	2097152	dtbo_b	mmcblk0p13
14	716800	733183	8.0 MiB	8388608	cri_data	mmcblk0p14
15	735232	755711	10.0 MiB	10485760	factorydata	mmcblk0p15
16	757760	790527	16.0 MiB	16777216	param	mmcblk0p16
17	792576	825343	16.0 MiB	16777216	odm_ext_a	mmcblk0p17
18	827392	860159	16.0 MiB	16777216	odm_ext_b	mmcblk0p18
19	862208	927743	32.0 MiB	33554432	oem_a	mmcblk0p19
20	929792	995327	32.0 MiB	33554432	oem_b	mmcblk0p20
21	997376	1128447	64.0 MiB	67108864	boot_a	mmcblk0p21
22	1130496	1261567	64.0 MiB	67108864	boot_b	mmcblk0p22
23	1263616	1279999	8.0 MiB	8388608	init_boot_a	mmcblk0p23
24	1282048	1298431	8.0 MiB	8388608	init_boot_b	mmcblk0p24
25	1300480	1431551	64.0 MiB	67108864	metadata	mmcblk0p25
26	1433600	1437695	2.0 MiB	2097152	vbmeta_a	mmcblk0p26
27	1439744	1443839	2.0 MiB	2097152	vbmeta_b	mmcblk0p27
28	1445888	1449983	2.0 MiB	2097152	vbmeta_system_a	mmcblk0p28
29	1452032	1456127	2.0 MiB	2097152	vbmeta_system_b	mmcblk0p29
30	1458176	7602175	2.9 GiB	3145728000	super	mmcblk0p30
31	7604224	7735295	64.0 MiB	67108864	rsv	mmcblk0p31
32	7737344	61067263	25.4 GiB	27304919040	userdata	mmcblk0p32
-	-	-	4.0 MiB	4194304	-	mmcblk0boot0
-	-	-	4.0 MiB	4194304	-	mmcblk0boot1

分区信息来源

点击此处来查看

shell

$ sgdisk --print /dev/block/mmcblk0
Disk /dev/block/mmcblk0: 61071360 sectors, 29.1 GiB
Sector size (logical/physical): 512/512 bytes
Disk identifier (GUID): 55A297A3-BE53-7911-A213-E9E22D518E1F
Partition table holds up to 32 entries
Main partition table begins at sector 2 and ends at sector 9
First usable sector is 34, last usable sector is 61071326
Partitions will be aligned on 2048-sector boundaries
Total free space is 200637 sectors (98.0 MiB)

Number  Start (sector)    End (sector)  Size       Code  Name
   1           73728          204799   64.0 MiB    0700  reserved
   2          221184          237567   8.0 MiB     0700  env
   3          270336          274431   2.0 MiB     0700  frp
   4          290816          307199   8.0 MiB     0700  factory
   5          309248          440319   64.0 MiB    0700  vendor_boot_a
   6          442368          573439   64.0 MiB    0700  vendor_boot_b
   7          575488          591871   8.0 MiB     0700  bootloader_a
   8          593920          610303   8.0 MiB     0700  bootloader_b
   9          612352          677887   32.0 MiB    0700  tee
  10          679936          696319   8.0 MiB     0700  logo
  11          698368          702463   2.0 MiB     0700  misc
  12          704512          708607   2.0 MiB     0700  dtbo_a
  13          710656          714751   2.0 MiB     0700  dtbo_b
  14          716800          733183   8.0 MiB     0700  cri_data
  15          735232          755711   10.0 MiB    0700  factorydata
  16          757760          790527   16.0 MiB    0700  param
  17          792576          825343   16.0 MiB    0700  odm_ext_a
  18          827392          860159   16.0 MiB    0700  odm_ext_b
  19          862208          927743   32.0 MiB    0700  oem_a
  20          929792          995327   32.0 MiB    0700  oem_b
  21          997376         1128447   64.0 MiB    0700  boot_a
  22         1130496         1261567   64.0 MiB    0700  boot_b
  23         1263616         1279999   8.0 MiB     0700  init_boot_a
  24         1282048         1298431   8.0 MiB     0700  init_boot_b
  25         1300480         1431551   64.0 MiB    0700  metadata
  26         1433600         1437695   2.0 MiB     0700  vbmeta_a
  27         1439744         1443839   2.0 MiB     0700  vbmeta_b
  28         1445888         1449983   2.0 MiB     0700  vbmeta_system_a
  29         1452032         1456127   2.0 MiB     0700  vbmeta_system_b
  30         1458176         7602175   2.9 GiB     0700  super
  31         7604224         7735295   64.0 MiB    0700  rsv
  32         7737344        61067263   25.4 GiB    0700  userdata

$ ls -l /dev/block/by-name
total 0
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 boot_a -> /dev/block/mmcblk0p21
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 boot_b -> /dev/block/mmcblk0p22
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 bootloader_a -> /dev/block/mmcblk0p7
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 bootloader_b -> /dev/block/mmcblk0p8
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 cri_data -> /dev/block/mmcblk0p14
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 dtbo_a -> /dev/block/mmcblk0p12
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 dtbo_b -> /dev/block/mmcblk0p13
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 env -> /dev/block/mmcblk0p2
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 factory -> /dev/block/mmcblk0p4
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 factorydata -> /dev/block/mmcblk0p15
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 frp -> /dev/block/mmcblk0p3
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 init_boot_a -> /dev/block/mmcblk0p23
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 init_boot_b -> /dev/block/mmcblk0p24
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 logo -> /dev/block/mmcblk0p10
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 metadata -> /dev/block/mmcblk0p25
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 misc -> /dev/block/mmcblk0p11
lrwxrwxrwx 1 root root 18 1969-12-31 19:00 mmcblk0 -> /dev/block/mmcblk0
lrwxrwxrwx 1 root root 23 1969-12-31 19:00 mmcblk0boot0 -> /dev/block/mmcblk0boot0
lrwxrwxrwx 1 root root 23 1969-12-31 19:00 mmcblk0boot1 -> /dev/block/mmcblk0boot1
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 odm_ext_a -> /dev/block/mmcblk0p17
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 odm_ext_b -> /dev/block/mmcblk0p18
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 oem_a -> /dev/block/mmcblk0p19
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 oem_b -> /dev/block/mmcblk0p20
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 param -> /dev/block/mmcblk0p16
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 reserved -> /dev/block/mmcblk0p1
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 rsv -> /dev/block/mmcblk0p31
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 super -> /dev/block/mmcblk0p30
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 tee -> /dev/block/mmcblk0p9
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 userdata -> /dev/block/mmcblk0p32
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 vbmeta_a -> /dev/block/mmcblk0p26
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 vbmeta_b -> /dev/block/mmcblk0p27
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 vbmeta_system_a -> /dev/block/mmcblk0p28
lrwxrwxrwx 1 root root 21 1969-12-31 19:00 vbmeta_system_b -> /dev/block/mmcblk0p29
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 vendor_boot_a -> /dev/block/mmcblk0p5
lrwxrwxrwx 1 root root 20 1969-12-31 19:00 vendor_boot_b -> /dev/block/mmcblk0p6

$ blockdev --getsize64 /dev/block/mmcblk0p1
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p2
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p3
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p4
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p5
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p6
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p7
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p8
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p9
33554432
$ blockdev --getsize64 /dev/block/mmcblk0p10
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p11
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p12
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p13
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p14
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p15
10485760
$ blockdev --getsize64 /dev/block/mmcblk0p16
16777216
$ blockdev --getsize64 /dev/block/mmcblk0p17
16777216
$ blockdev --getsize64 /dev/block/mmcblk0p18
16777216
$ blockdev --getsize64 /dev/block/mmcblk0p19
33554432
$ blockdev --getsize64 /dev/block/mmcblk0p20
33554432
$ blockdev --getsize64 /dev/block/mmcblk0p21
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p22
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p23
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p24
8388608
$ blockdev --getsize64 /dev/block/mmcblk0p25
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p26
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p27
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p28
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p29
2097152
$ blockdev --getsize64 /dev/block/mmcblk0p30
3145728000
$ blockdev --getsize64 /dev/block/mmcblk0p31
67108864
$ blockdev --getsize64 /dev/block/mmcblk0p32
27304919040
$ blockdev --getsize64 /dev/block/mmcblk0boot0
4194304
$ blockdev --getsize64 /dev/block/mmcblk0boot1
4194304

UART连接信息

警告

不同生产批次或销售渠道的设备其行为和相关定义可能会有所不同，此处提供的信息仅供参考，请以实际情况为准。

如你选择继续则代表你已经充分了解并可自行承担全部风险，并自愿承担责任，作者对此操作产生的任何后果概不负责。

引脚定义

HDMI 引脚编号	对应 UART 信号	说明
2	RX (接收)	连接到 USB-TTL 的 TX 引脚
14	TX (发送)	连接到 USB-TTL 的 RX 引脚
—	GND (地)	HDMI 屏蔽层或任意接地金属部分
—	—	请勿连接其他引脚，以避免损坏设备

连接参数

参数	值
波特率	921600
数据位	8
校验位	无
停止位	1
流控	无

注意

如果出现了乱码的情况，请保证你的设备已良好接地，并且检查波特率是否为921600。
建议在通电前检查相关线缆是否正确连接，以避免损坏设备。
使用常规的 HDMI 线缆也可以将 UART 信号引出，但该方法不仅过程麻烦，还会永久损坏一根线缆，因此推荐通过使用 HDMI免焊头来进行连接。

说明

此部分使用的图片来自于 Wikimedia Commons
UART 引脚信息参考自 XDA上的这篇帖子，该帖面向于 Xiaomi TV Box S (2nd Gen)，因此请注意与小米盒子5 的差异。
相关内容均已在小米盒子5 的实机上完成相关测试。
不同生产批次或销售渠道的设备其行为和相关定义可能会有所不同，此处提供的信息仅供参考，请以实际情况为准。

硬件信息 ​

目录 ​

规格参数 ​

额外信息 ​

设备外观 (来自于官方) ​

说明 ​

主板照片 ​

主板正面 (屏蔽罩未移除) ​

主板正面 ​

主板反面 (屏蔽罩未移除) ​

主板反面 ​

内部部分元器件特写 ​

SoC：晶晨 S905X5M ​

eMMC：长江存储 YMEC6A2TB1A2C3 ​

RAM：南亚 NT5AD512M16C4-JR ​

Wifi+BT模块：欧智通 K265B-UU ​

Android 分区信息 ​

分区信息来源 ​

UART连接信息 ​

引脚定义 ​

连接参数 ​

硬件信息

目录

规格参数

额外信息

设备外观 (来自于官方)

说明

主板照片

主板正面 (屏蔽罩未移除)

主板正面

主板反面 (屏蔽罩未移除)

主板反面

内部部分元器件特写

SoC：晶晨 S905X5M

eMMC：长江存储 YMEC6A2TB1A2C3

RAM：南亚 NT5AD512M16C4-JR

Wifi+BT模块：欧智通 K265B-UU

Android 分区信息

分区信息来源

UART连接信息

引脚定义

连接参数
